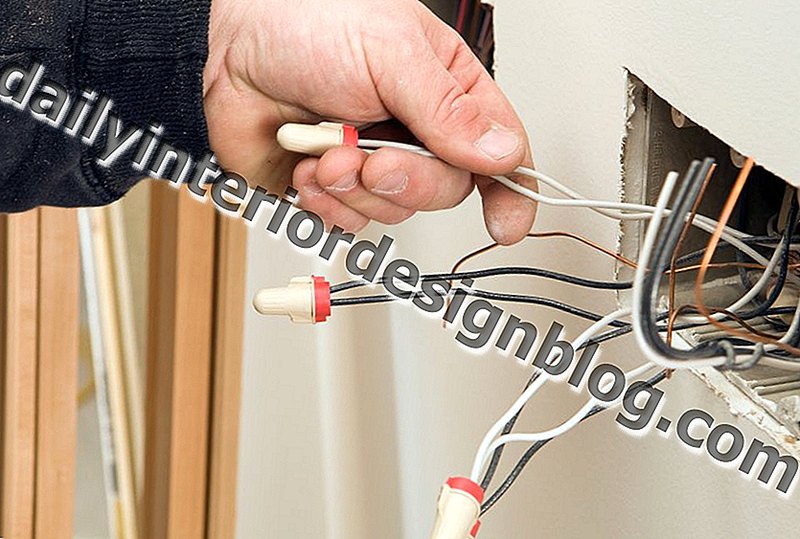

BanksFoto / Getty Images
Le connessioni a pigtail sono molto utili se c'è più di un filo da collegare a un dispositivo come una presa di corrente o un apparecchio di illuminazione. Effettuare i collegamenti elettrici a un dispositivo in una scatola elettrica è semplice se nella scatola è presente un solo cavo: è sufficiente collegare ciascun filo del circuito a un morsetto a vite sul dispositivo. È più complicato, tuttavia, se il dispositivo deve essere collegato a due o più cavi di circuito. Collegarli tutti sotto un morsetto a vite non è un'opzione e non dovrebbe mai essere tentato. Il metodo di installazione corretto consiste nel collegare i fili utilizzando un filo aggiuntivo corto, noto come codino.
Le trecce sono utili anche se è necessario estendere la lunghezza di un filo del circuito troppo corto. Se i cavi del circuito sono troppo corti per collegarsi facilmente a un dispositivo, l'aggiunta di un codino può allungare i fili abbastanza da rendere i collegamenti dei cavi.
Come funziona un codino
Un filo a spirale è una breve lunghezza di filo che si collega a un'estremità a un terminale a vite su un dispositivo elettrico, con l'altra estremità unita a fili di circuito che sono collegati insieme a un connettore di filo (dado di filo). L'applicazione più comune è quando si collega a terra un interruttore o una presa, in cui vengono utilizzate trecce di messa a terra verdi per collegare la scatola di metallo e il dispositivo ai fili di messa a terra del circuito.
Esistono altre applicazioni per le trecce. Ad esempio, quando un interruttore a parete deve controllare due o più corpi illuminanti alimentati da cavi diversi che conducono dal quadro elettrico, viene utilizzato un filo pigtail nero corto per collegare il terminale a vite sull'interruttore ai fili caldi che portano ai corpi illuminanti. Ciò collega lo switch a entrambi i fili caldi in uscita in un modo approvato dal codice.
È importante che i fili della treccia corrispondano al calibro dei fili del circuito. Ciò garantisce che la treccia sia in grado di gestire l'amperaggio trasportato dal circuito elettrico. Il National Electric Code richiede che un filo a spirale sia lungo almeno 6 pollici. Gli elettricisti spesso tagliano i propri fili di treccia dai fili di scarto che hanno a portata di mano, ma sono disponibili anche trecce di messa a terra verdi con viti di messa a terra preassemblate ad un'estremità per il collegamento a scatole elettriche di metallo.
Quando fai una treccia, scegli un pezzo di filo con isolamento dello stesso colore dei fili del circuito che stai collegando: trecce bianche quando si collegano a fili neutri, rosse o nere quando si collegano a fili caldi, verde o rame nudo quando si collega a terra fili.
Strumenti e materiali di cui avrai bisogno
- Tester di circuito
- Strumento di combinazione
- Rottami pezzi di filo
- Cacciavite
- Connettori a filo (funzioneranno con dadi a filo tradizionali o connettori a innesto)
Istruzioni
La pigiatura è generalmente eseguita nel contesto di altre riparazioni e sostituzioni elettriche. Assicurati di comprendere i requisiti generali del progetto quando esegui connessioni a spirale.
Assicurarsi che l'alimentazione sia interrotta
Come per qualsiasi installazione di riparazione elettrica, assicurarsi sempre che l'alimentazione del circuito sia stata spenta prima di collegare una treccia. Utilizzare un tester di circuito per verificare che l'alimentazione sia spenta prima di procedere.
Crea il filo a spirale
Utilizzando uno strumento combinato o un tronchesino, tagliare un pezzo di filo di scarto lungo da 6 a 8 pollici, dello stesso colore e diametro dei fili del circuito. Spelare circa 3/4 di pollice di isolamento da ciascuna estremità del filo, usando uno strumento combinato o una spelafili.
Collegare il codino al dispositivo
Avvolgere il filo nudo ad un'estremità del codino attorno al terminale a vite sul dispositivo in senso orario. Stringere il morsetto a vite verso il basso per fissare il cavo. L'anello di filo deve adattarsi perfettamente all'albero della vite, senza filo di rame esposto.
Collegare il codino al filo del circuito
All'altra estremità del codino, collegare l'estremità nuda ai fili del circuito, usando un dado o un connettore a filo. Assicurarsi che non sia esposto alcun filo di rame nudo. Tirare i fili per assicurarsi che siano sicuri.
Se si collega una treccia di messa a terra verde a una scatola elettrica di metallo, infilare la vite di messa a terra verde fissata alla treccia nell'apertura della vite filettata sul retro della scatola elettrica. L'estremità libera del codino di messa a terra si collega agli altri fili di messa a terra con un connettore. Quando si usano scatole di metallo, ci possono essere due trecce di messa a terra: una attaccata alla scatola di metallo e una attaccata al dispositivo, con le estremità libere di entrambe le trecce unite ai fili di messa a terra del circuito usando un connettore di filo. Con le scatole elettriche di plastica, ci sarà un solo codino di terra collegato al dispositivo.
Completa il lavoro
Una volta completati tutti i collegamenti, riporre i cavi nella scatola elettrica, fissare il dispositivo alla scatola e montare la piastra di copertura. Accendere l'alimentazione e testare il funzionamento del dispositivo.
